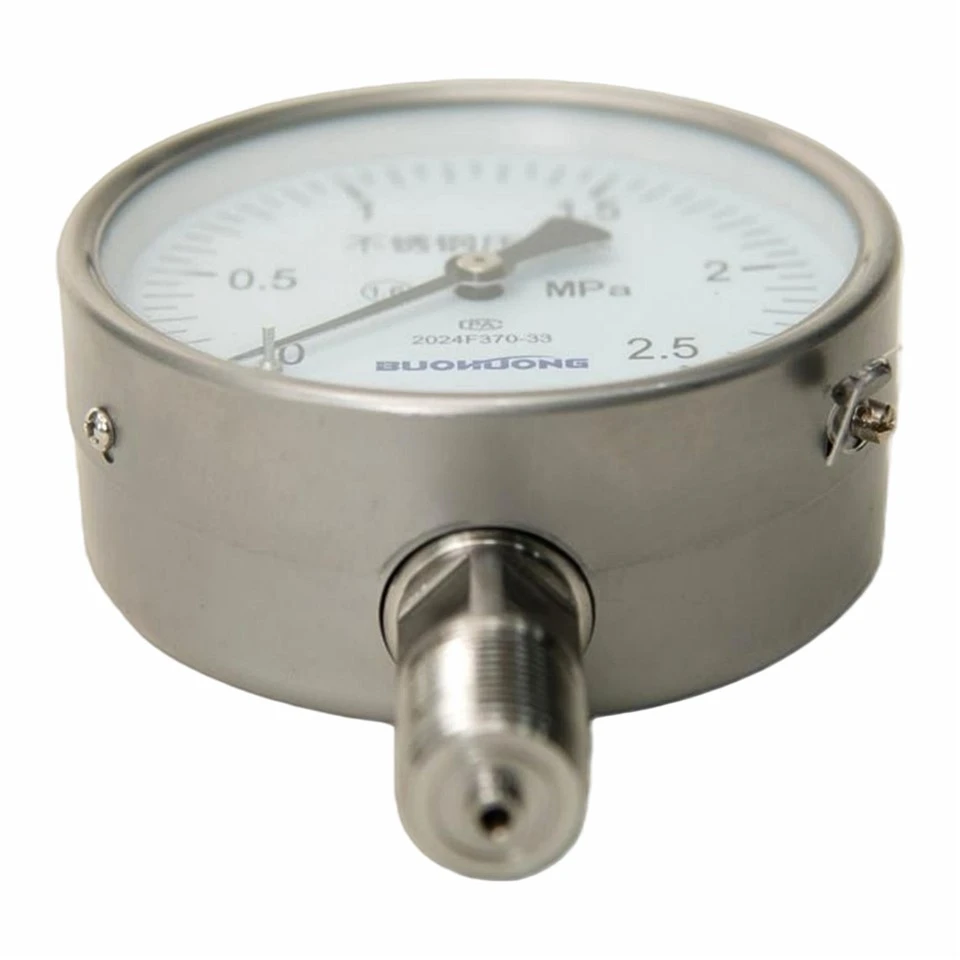

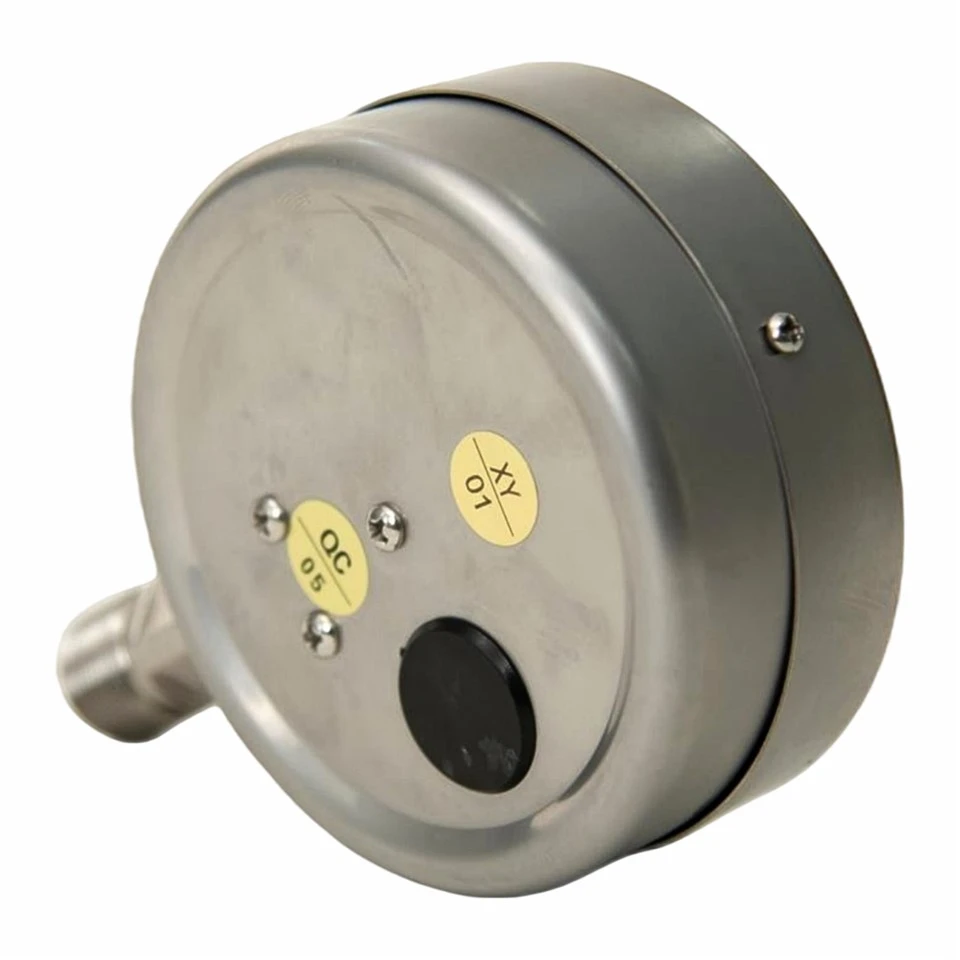

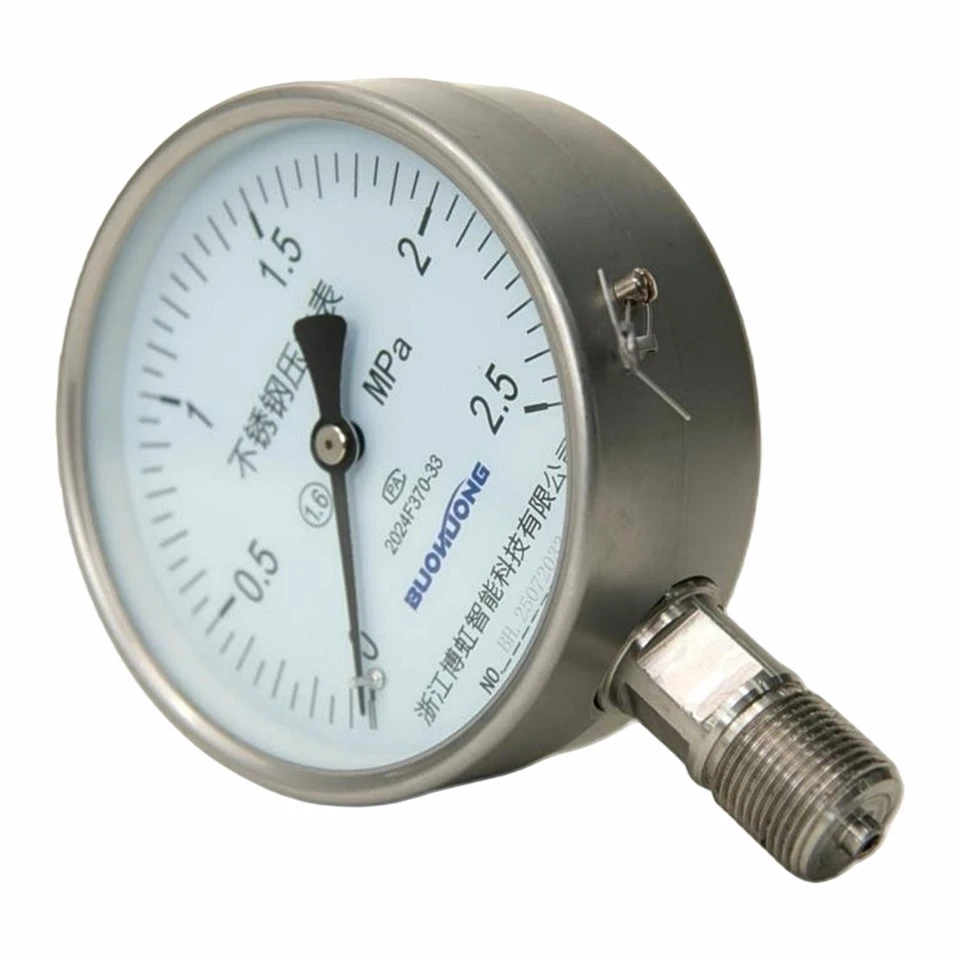

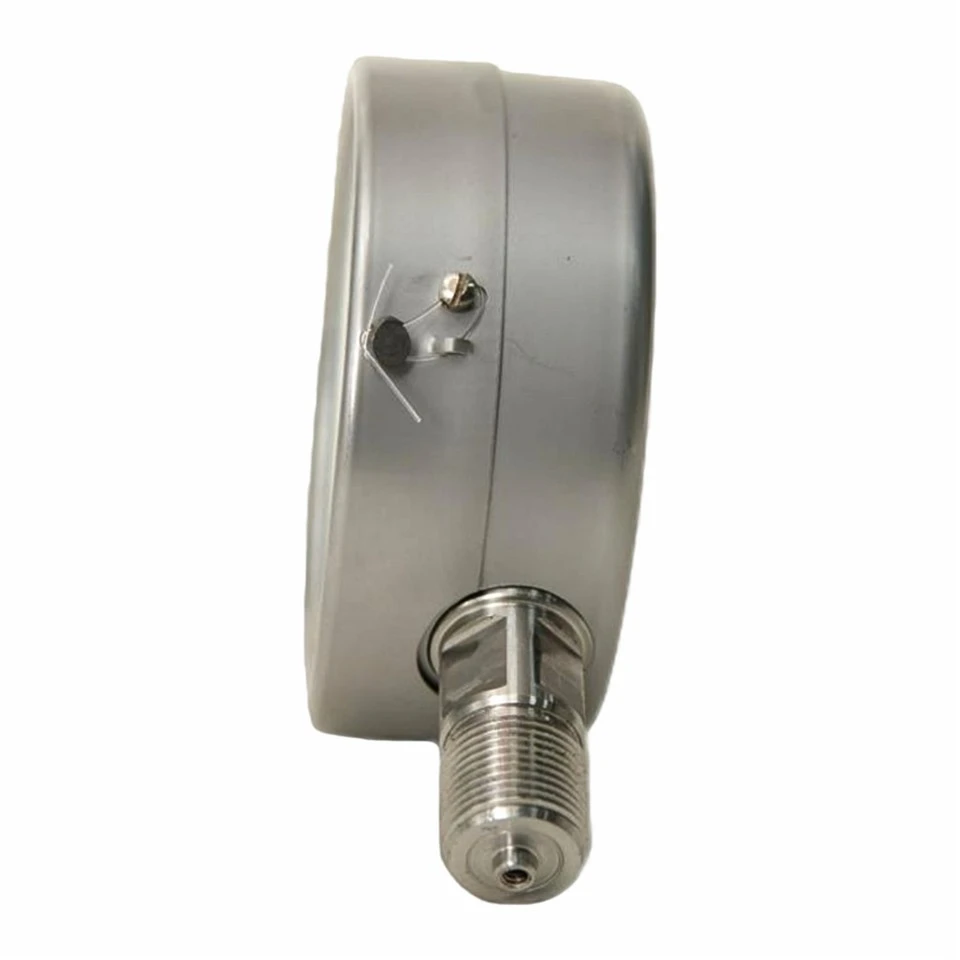

الفولاذ المقاوم للصدأ 304 أجهزة قياس الضغط

القطر

φ40 مم، 50 مم، 63 مم، 75 مم، 100 مم، 150 مم / 1.5 بوصة، 2 بوصة، 2.5 بوصة، 3 بوصة، 4 بوصة، 6 بوصة

نطاق مقياس الضغط المشترك

O~(0.16/0.25/0.4/0.6/1/1.6/2.5/4/6/10/16/25/40/60/100/160/250/400) ميجاباسكال
-0.1~(0/0.15/0.3/0.5/0.9/1.5/2.4) ميجاباسكال
0~(25/36/40/60/90/100/150/230/250/350/400/580/600/870/900/1450/1500/2300/2500/3600/4000/ 5800/6000/8700/9000/14500/15000/23000/23200/23500/25000/36000/36250/40000/58000/60000) رطل لكل بوصة مربعة
-15~(0/20/21/40/45/50/70/75/130/200/210/220/350) رطل لكل بوصة مربعة
O~(1.6/2.5/4.0/6.0/10/16/25/40/60/100/160/250/400/600/1000/1600/2500/4000) بار
-1~(0/1.5/3.0/5.0/9.0/15/24) بار، كجم قوة/سم²
يمكن تخصيص نطاق الضغط ووحدات القياس الأخرى

دقة(٪)

1.0, 1.5, 1.6, 2.5, 4.0

موضوع الاتصال

NPT APT MCA PF PT GR BSPF BSPT 1/8,1/4,3/8,1/2,3/4
M14*1.5، M20**1.5، 7/16 UNF، TPI، أنبوب توصيل Swagelok
يمكن تخصيص موضوع آخر

ضغط العمل

ثابت: 3/4 × القيمة الكاملة
المتقلبة: 2/3 × القيمة الكاملة
وقت قصير: قيمة النطاق الكامل

سائل التخميد

زيت سيليكون الميثيل الجاف أو النقي، زيت الجلسرين النقي

عنصر الضغط

SUS304 أو SUS316L

مادة التوصيل

SUS304 أو SUS316

طريقة اللحام

TIG (لحام قوس الأرجون)

حركة

SUS304

قضية

SUS304

عدسة

زجاج الكمبيوتر، الزجاج المقسى، زجاج الأمان الرقائقي

وحدة القياس

بنسلفانيا

كيلو باسكال

MPa

حاجِز

كجم ق / سم²

أجهزة الصراف الآلي

ملم زئبق

رطل قوة/بوصة² (رطل لكل بوصة مربعة)

بنسلفانيا

1

0.001

0.000001

0.00001

0.00001

0.00001

0.0075

0.000145

كيلو باسكال

100

1

0.001

0.01

0.010197

0.00987

7.50062

0.14504

MPa

1000000

1000

1

10

10.1972

9.86923

7500.62

145.038

حاجِز

100000

100

0.1

1

1.01972

0.98692

750.062

14.5038

كجم ق / سم²

98066.5

98.0665

0.098067

0.980665

1

0.9678

735.556

14.2233

أجهزة الصراف الآلي

101325

101.325

0.101325

1.01325

1.03323

1

760

14.6959

ملم زئبق

133.322

0.1333

0.000133

0.00133

0.00136

0.00132

1

0.01934

رطل قوة/بوصة² (رطل لكل بوصة مربعة)

6894.76

6.89475

0.00689

0.06894

0.07031

0.06805

51.7151

1
